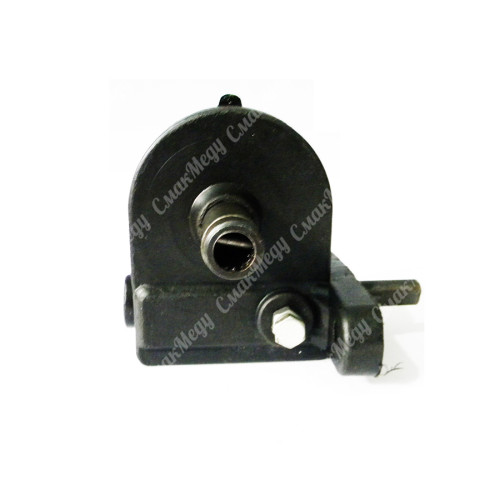

Редуктор ручного приводу

Редуктор ручного приводу медогонки обгінного типу з гальмуванням. Обертання ротора медогонки здійснюється тільки в один бік.

При обертанні ручки приводу за годинниковою стрілкою шестерня ковзає по нерухомій осі вгору, входить у зачеплення зі штифтом даної осі і приводить її до обертання. Ця вісь з'єднана з валом ротора медогонки. Для стабільного зачеплення під час розгону ротора медогонки на ручці приводу має бути позитивне зусилля.

При припиненні обертання шестірні також припиняє обертання внаслідок пригальмовування її пружною пластиною і виходить із зачеплення зі штифтом осі. Таким чином, ротор медогонки продовжує обертатись при нерухомій ручці приводу. Для нормальної роботи механізму може знадобитися деяке відтискання пластини. Це можна зробити одночасно з набиванням приводу пластичним мастилом типу «Літол» перед сезоном відкачування меду.
