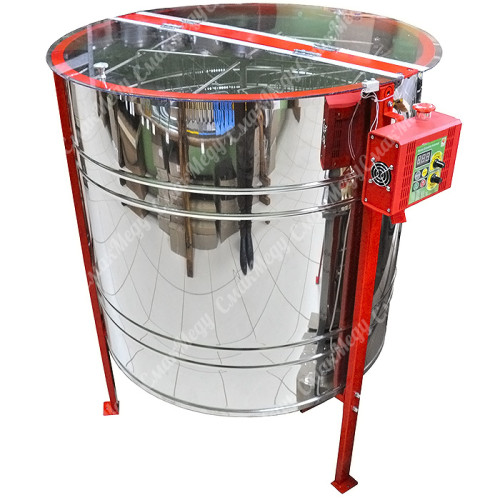

Медогонка 14-ти рамочная автоматическая под рамку «Рут» ременной привод

Автоматическая 14-ти рамочная медогонка с электроприводом служит для извлечения пчелиного меда из распечатанных пчелиных рамок под действием центробежной силы.

Медогонка 14-ти рамочная автоматическая под рамку «Рут» состоит из:

• Бак со сливным краном;
• Крышка из оргстекла;
• Подставка;
• Электропривод;
• Ротор с кассетами;
• Блок управления.

Особенностью данной медогонки является каркас ротора, сваренный из профильной трубы и не имеющий перемычек в верхней загрузочной части, что более удобно при загрузке-выгрузке рамок. Ротор такой конструкции также лучше воспринимает дисбаланс от неравных по массе рамок, упруго компенсирует его, колебания в меньшей мере передаются на саму медогонку, вследствие чего она становится устойчивей. Привод медогонки состоит из электродвигателя и 2-х ступенчатой ременной передачи, закрытой кожухом. Питание электродвигателя – 24В, постоянного тока, может осуществляться от сети переменного тока 220В через трансформатор-выпрямитель, который установлен в нижней части медогонки, либо от двух последовательно включенных аккумуляторов 12В.

Кассеты с рамками автоматически устанавливаются в нерабочем положении по радиусу к центру и поворачиваются при вращении ротора медогонки в ту или другую сторону в зависимости от направления вращения ротора. Для установки режима работы медогонки есть пульт блока с соответствующими кнопками.

Технические данные медогонки:

Ручной режим работы 14-ти рамочного автоматического медогонки.

Для работы медогонки в ручном режиме необходимо установить переключатель переключателя в соответствующее положение. Выбрать режим работы на блоке управления (скорость вращения и продолжительность работы в ручном режиме необходимо подбирать опытным путем в зависимости от плотности меда).

Характеристика ручного режима

ОЧЕНЬ ВАЖНО: устанавливать соторамки в кассеты только в нерабочем состоянии медогонки!

Работа медогонки в автоматическом режиме

Для работы медогонки в автоматическом режиме необходимо выбрать на пульте управления одну из программ (Р1; Р2; Р3; Р4; Р5; Р6). Скорость вращения, количество поворотов а также время откачки запрограммированы на предприятии-изготовителе и являются неизменными для каждой программы. После окончания вращения в одну из сторон, как и в ручном режиме, производится выдержка 22 сек

Характеристики автоматического режима:

Программы 1-2 состоят из двух циклов, программы 3-4 – из трех циклов, а программы 5-6 – из четырех циклов работы медогонки. Каждый цикл состоит из плавного разгона ротора медогонки до фиксированной для данного цикла скорости с последующей выдержкой часа в соответствии с таблицей 1, плавным торможением с выдержкой часа до полной остановки ротора и, если требуется переход к следующему циклу программы – реверсу. Время разгона и торможения не входит в час цикла, указанный в таблице 1. После старта и в процессе работы любой программы кнопки "ПРОГРАММА" и "РЕВЕРС" заблокированы (не запрашиваются). Все нажатия кнопок и моменты запуска и остановки работы медогонки сопровождаются короткими звуковыми сигналами.
