Парогенератор "Гейзер" на 23л.

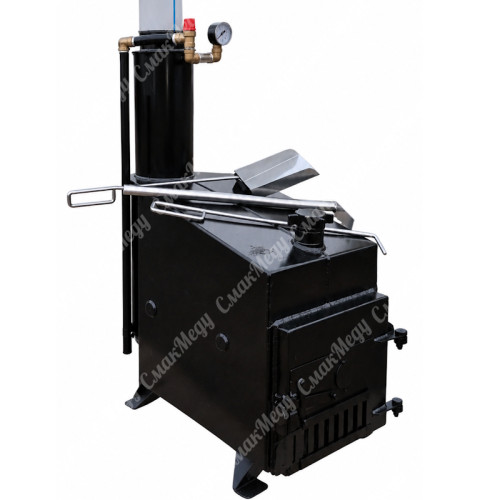

Парогенератор «Гейзер» на 23 л

Дровяной парогенератор «Гейзер» на 23 л предназначен для получения пара и используется вместе с паровыми воскотопками для быстрого вытопления воска из суши и соторамок. Оборудование подходит для работы на пасеке и в полевых условиях, где требуется отдельный источник пара.

В качестве топлива используются дрова. Такое топливо отличается доступностью и относительно невысокой стоимостью, что позволяет использовать парогенератор там, где нет возможности подключиться к другим источникам энергии.

Конструкция парогенератора

Парогенератор состоит из топочной камеры, водяной рубашки, заливной горловины, сливного патрубка, дымовой трубы с удлинителем, топочной дверцы, шибера, патрубка выхода пара, манометра и предохранительного клапана.

Топочная камера предназначена для сжигания дров. При нагревании вода в водяной рубашке закипает, после чего образовавшийся пар через выходной патрубок направляется по паропроводу к воскотопке.

Принцип работы

В котёл через заливную горловину заливается вода, после чего в топочную камеру загружаются дрова и разжигается огонь. Дрова закладываются примерно до половины высоты топочной камеры.

Тепло от горения передаётся воде через стенки котла. При нагревании вода закипает, образуется пар и через патрубок подаётся по шлангу или паропроводу к подключённой воскотопке.

При температуре окружающего воздуха около 20 °C, влажности не более 20% и использовании дров сечением около 50 х 50 мм начало кипения и выделения пара происходит примерно через 30-40 минут после розжига.

Подключение к воскотопке

Для работы парогенератора с воскотопкой необходимо соединить патрубок выхода пара парогенератора с патрубком подачи пара воскотопки с помощью паропровода и шланга. Соединения должны быть выполнены надёжно и герметично.

Получаемый пар используется для нагрева восковой сировины в воскотопке. Парогенератор позволяет использовать воскотопку независимо от наличия электрической сети, что особенно удобно при работе в полевых условиях.

Порядок эксплуатации

1. Установить парогенератор на ровную, твёрдую и негорючую поверхность.
2. Перед розжигом убедиться, что в радиусе не менее 2 метров отсутствуют горючие материалы.
3. Снять пробку заливной горловины и залить воду в котёл.
4. После заполнения установить пробку на место.
5. Подключить паропровод или шланг между парогенератором и воскотопкой.
6. Загрузить дрова примерно до половины топочной камеры.
7. Разжечь дрова и дождаться прогрева воды.
8. Примерно через 30-40 минут при указанных в инструкции условиях начинается кипение и образование пара.
9. Во время работы постоянно контролировать уровень воды и давление по манометру.
10. При необходимости периодически пополнять запас воды.

Перед доливом воды необходимо пригасить горение, снизить давление в системе и только после этого осторожно открыть крышку заливной горловины. Открывать горловину необходимо медленно, поскольку внутри может находиться горячий пар.

Контроль давления и воды

Парогенератор оснащён манометром для контроля давления и предохранительным клапаном. Рабочий диапазон показаний манометра составляет 0-0,4 кг/см².

Давление пара в системе необходимо постоянно контролировать. Повышение давления выше 0,5 кг/см² не допускается. При возникновении избыточного давления его необходимо снизить с помощью предохранительного клапана и обеспечить выпуск пара.

Уровень воды также необходимо постоянно контролировать. Не допускается работа котла без достаточного количества воды.

Завершение работы

После окончания работы необходимо прекратить горение и дать оборудованию остыть. Затем через сливной патрубок необходимо слить не менее 10 литров воды.

При сливе необходимо соблюдать осторожность, поскольку вода внутри котла может оставаться горячей.

Технические характеристики

Требования безопасности

• Эксплуатация парогенератора разрешена только на открытом воздухе.
• Устанавливать оборудование необходимо на ровной, твёрдой и негорючей поверхности.
• Перед растопкой необходимо убедиться, что в радиусе не менее 2 метров нет горючих материалов.
• Категорически запрещается перекрывать выход пара.
• Запрещается использовать устройства и оборудование для увеличения подачи воздуха в топочную камеру и усиления горения.
• Не допускается повышение давления пара выше 0,5 кг/см².
• Не разрешается открывать крышку котла во время работы.
• Перед открыванием необходимо предварительно снизить давление и выпустить пар.
• Крышку необходимо открывать медленно и осторожно во избежание ожогов паром.
• При работе необходимо использовать термостойкие защитные перчатки.
• Не допускается заливать воду в пустой или перегретый котёл.
• Нельзя допускать полного испарения воды из котла.
• Не допускается попадание взрывоопасных предметов или горючих веществ в топочную камеру.
• Не следует оставлять работающий парогенератор без контроля.

Рекомендации по воде

Для заполнения парогенератора рекомендуется использовать дождевую воду.

Комплектация

• парогенератор - 1 шт.;
• паропровод - 1 шт.;
• шланг - 1 шт.;
• кочерга - 1 шт.;
• инструмент для очистки колосниковой решётки - 1 шт.;
• паспорт изделия - 1 шт.

Гарантия

Производитель гарантирует соответствие изделия требованиям безопасности при соблюдении правил транспортировки, установки, хранения, эксплуатации и обслуживания.

Гарантия распространяется на неисправности, возникшие по вине производителя. Гарантийные обязательства не распространяются на повреждения, вызванные нарушением правил транспортировки, погрузки и разгрузки, хранения, установки, эксплуатации и обслуживания, воздействием агрессивных веществ, пожаром, стихийными бедствиями, обстоятельствами непреодолимой силы, неправильными действиями пользователя или вмешательством третьих лиц в конструкцию изделия.

Производитель оставляет за собой право вносить изменения в конструкцию изделия, если они не влияют на заявленные технические характеристики.

Гарантийный срок - 12 месяцев с даты продажи.
